在工業水處理、廢水制程、純水凈化工程以及石油化工等流體自動化控制系統中，精密加藥是保障整個工藝流程安全、高效運行的核心環節。北京方舟通達機電技術有限公司旗下的 NEWDOSE 新道茨計量泵，憑借全純PTFE（聚四氟乙烯）膜片工藝、極低維護成本和全化學藥劑兼容能力，在海內外市場贏得了極高的技術口碑與信賴。

然而，新道茨旗下?lián)碛胁竭M(jìn)電機驅動、經典電磁隔膜、工業級機械驅動等多個產品品系，參數錯綜復雜。如果在流體配套初期選型不當，極易導致管路超壓、流體剪切力過大或泵頭結晶損壞。

本文將嚴格以新道茨最新官方產品手冊為依據，為您梳理出一條從驅動原理、流量背壓參數、觸液材質代碼到成套自控生態的科學選型路徑。

一、 選型第一步：明晰驅動技術與核心系列分類

新道茨計量泵的產品線主要圍繞兩大核心驅動技術展開，分別對應微量高精密閉環調節與工業級大排量連續投加。

1. 智能高精度微量泵（步進/電磁驅動）

具備獨立自主的綜合設計研發能力，在達到同等輸出能力的同時，整機功耗更小、體積更小、計量也更加準確。

• Evodose 系列：高端數字化微量泵的代表，采用精準的步進電機驅動，調校細膩；具備 100-240V 寬壓自適應設計，不易氣鎖且高效輸送。
• 經典電磁隔膜系列（DFD、DP、DM、DC）：尺寸更大的驅動單元精簡了零件數量，大幅增加了產品的總體疲勞壽命。閥座升級為全PTFE材質（非傳統橡膠圈），觸液耐腐蝕力大增，且改性隔膜具備優異的“允許空排”空轉能力。

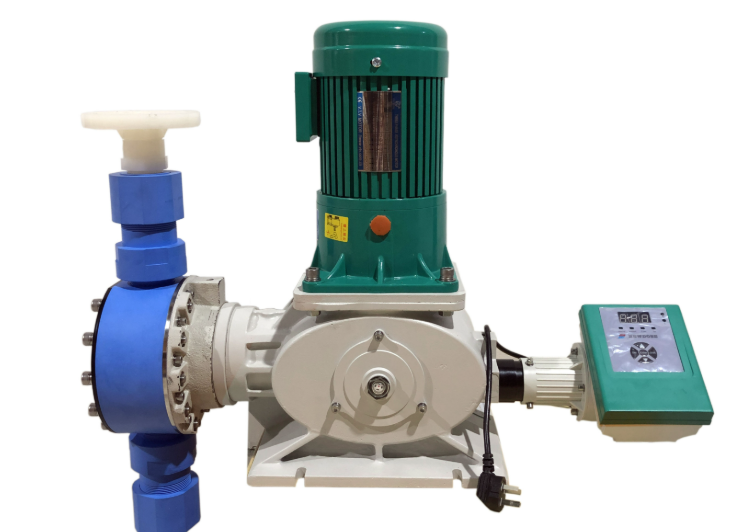

2. 工業級傳動往復泵（電機機械驅動）

全系列均擁有高強度的低壓壓鑄鋁或鑄鋁箱體，輕量化設計的同時堅實牢固。其內部配備精密的蝸輪蝸桿傳動，傳動效率顯著增加，在獲得同等壓力排量的同時更節能環保。

• 代表系列：包括 NDJ（軸承支撐型）、NDWS（中高壓節能型）、NDWL（中低壓大流量型）、ND1000/ND2000（噸級超大流量型）以及 HND（低成本高壓液壓替代型）。

二、 選型第二步：精準對接流量范圍與系統背壓（核心參數表）

流體選型必須遵循“最大流量覆蓋”與“系統背壓安全”原則。請嚴格對照以下根據官方手冊整理的七大主力系列參數規格進行精準篩查：

新道茨核心產品線選型參數一覽表

三、 選型第三步：對齊化學介質，科學匹配“泵頭組材質代碼”

為了確保流體輸送系統零泄漏并完全耐化學藥劑腐蝕，新道茨提供了極具柔性化的材質特殊定制支持。標準的選型示例代碼通常形如：DM-12-07-LM-PVT-A 或 NDWL-410-0.6-PVT-A-H。

您可以根據投加藥液的化學特性，對齊以下過流液端代碼：

1. PVT 材質組合：泵頭材質為 PVC（聚氯乙烯），膜片與閥座采用 PTFE，閥球采用高耐磨陶瓷，密封圈標配為 FKM（氟橡膠）。這是一套性價比極高、行業通用性極好的化學兼容配置。
2. PVDF 材質組合：泵頭材質全面升級為高端的 PVDF（聚偏氟乙烯），膜片與閥座同樣為 PTFE，閥球?yàn)樘沾桑芊馊?FKM。該配置專門用于應對高濃度次氯酸鈉、強酸、強堿等具有高揮發、強腐蝕特性的流體。
3. PPV 材質組合：泵頭采用 PP（聚丙烯），膜片/閥座為 PTFE，閥球?yàn)樘沾桑芊馊?FKM。適合輸送常規弱酸堿、鹽類溶液及基礎循環水藥劑。
4. SST 材質組合：泵頭、閥座與閥球均全系列升級為不銹鋼 SS316，膜片為 PTFE。主要用于油脂類、塑料泵頭有溶解風險的有機溶劑，或特定的鋼制高壓剛性管路系統。
5. PTF 材質組合：泵頭、膜片與閥座均采用純 PTFE，閥球?yàn)樘沾伞＿m合極度挑剔、不耐受氟橡膠的特種極端化學工藝。
• 注：密封圈材質可另行訂制選配 EPDM（三元乙丙橡膠）、PTFE（聚四氟乙烯）或 AFLAS（阿氟拉斯橡膠）。

四、 選型第四步：電氣動力與控制升級路徑

選型代碼的末尾，直接對應了您現場的電氣規范與自動化控制方案：

• 電源類型代碼：微量電磁泵標配 A 代碼（單相 230V 50/60Hz，配 1.5 米電源線）；機械泵品系則提供 A 代碼（三相 380V 50Hz/60Hz 標準電機）、AVF 代碼（三相 380V 變頻電機，配 380V 獨立風扇，完美配合外接變頻調速）、以及 AEX 代碼（三相 380V 防爆電機，防爆等級達 Exd II BT4）。
• 調節方式代碼（終結變頻時代的智能沖程調節）：代碼 H 代表就地普通手動機械調節；代碼 I 則代表升級配備新道茨功能強大的智能電動沖程調節裝置。該裝置能直接精準接收系統或主控 PLC 給定的 4-20mA 模擬信號控制，在運轉中遠程實時、自動、高精密且?guī)?strong style="font-weight: bold; color: black">自鎖功能地在線改變沖程物理長度。由于具備誤差補償功能與一鍵智能歸零校準，它徹底解決了傳統手動旋鈕因機身長期振動產生的沖程隨機漂移偏差，讓中大流量的自動化比例投加（支持正比例和反比例投加）控流精度上探到全新水準。

五、 全能控制生態：一站式成套自控加藥集成

在現代化高度自動化的廠區中，新道茨不僅能單獨提供精密加藥泵，更延伸出了高防腐、全信號無縫對接的一站式集成生態系統。如果您追求極高的安全指數、簡約美觀度及開箱即用的便利性，建議直接在設計初期打包成套加藥方案：

1. 成套閉環監測系統：新道茨研發的在線水質監測設備采用全數字化設計與 SMT 貼片工藝，抗干擾能力極強、測量非常穩定。通過將泵體與 ARK81 流量變送控制器（無縫兼容配合 ARK61 插入式葉輪轉輪流量傳感器）、ARK82 工業在線 pH 變送控制器（聯動 ARK62 傳感器） 或 **ARK83/ARK84（ORP/電導率儀）**的 4-20mA 電流信號直連，可以構成就地獨立運行、無需額外中控電箱轉接的智能比例閉環控制系統。
2. TANK 集成式加藥系統：這是一套出廠深度集成的成套自動加藥設備。它采用 PE 防腐材質加藥桶（提供60L、120L等多規格選項），桶底別具匠心地引入了**“小截面”幾何構造設計**，使得最后存留的廢藥液更少，更增效環保。泵體精密的與加藥桶連接處采用了耐用不易碎的不銹鋼鋼板作為加強襯板；系統標配帶高透明度 PVC 標定管的多功能一體閥，將隨時標定流量、排污（擰開外絲堵頭即可快速排清污泥）和高彈過濾集于一身。結合外部高強度全防護透明罩、防誤操作安全鎖以及規范安全貼紙，完美規避了工程現場散件組裝帶來的信號干涉或管路開裂漏液風險。

六、 選型結論建議

• 精密反滲透、實驗室、微量自控閉環：流量在 100 L/h 以內的精密小系統，直接選擇 Evodose 步進系列 或 經典電磁隔膜系列（手動選DFD、外控脈沖選DP、4-20mA閉環選DM、多泵集控總線選DC）。搭配新道茨標準出廠泵用配件（2米PVC進液管、1.5米PE出液管、防回流噴射閥和過濾底閥），開箱即用。
• 高濃度 PAC、PAM 等高粘度高回流輸送：流量在 40 - 150 L/h、且介質具有粘滯性或易泄漏傾向時，直接選擇偏心軸帶前后軸承支撐的 NDJ 系列機械泵，并務必指明選配帶 PTFE 彈性元件的彈性單向閥（耐受 4000cps）。
• 鍋爐磷酸鹽、中高壓（10 - 30公斤背壓系統）系統：選擇帶高強度低壓壓鑄鋁箱體的 NDWS 系列節能型機械泵（小排量段可承受高達 1.6 MPa / 16公斤 額定背壓，功率僅 180W），或者升級選擇 HND 系列（最大壓力 30公斤），用機械彈簧回復結構高性價比地完美取代昂貴而繁瑣的液壓隔膜泵。
• 污水廠、水務噸級工業大流量長連續運行：直接鎖定帶有阻尼滑桿結構的 ND2000 系列機械隔膜泵（排量最高可達 2000 L/h），全方位消除傳統彈簧無效行程產生的巨大管道水錘沖擊力與機械疲勞振動。

七、 常見問題解答（FAQ）

Q1：新道茨機械泵系列中有 NDWS-150 或 NDWS-08-30 這幾個排量代碼的型號嗎？

答：沒有。嚴格依據官方參數規格表記錄，中高壓鋁箱體 NDWS 系列是以實際排量和對應揚程壓力直接命名的。在 10公斤（1.0 MPa）左右壓力段的標準型號為 NDWS-120/0.7（其額定流量為 120 L/h，最大工作壓力為 7 bar，單次沖程量 11 mL，電機配置 180W），或者大流量的 NDWS-213/0.5（213 L/h, 5 bar）。官方并未設計 150 或 08-30 這類代碼，在方案規劃和商務選型時，務必以產品手冊中的規范代碼為準，避免型號錯寫導致設備對齊出現差錯。

Q2：為什么說新道茨計量泵在最大額定流量下運行，依然具備非常優秀的“防氣蝕”物性？

答：新道茨擁有獨立自主的綜合設計研發能力，其產品在泵頭物理流道結構上經過了科學的深度優化。高改性材質泵頭內部過流腔體設計，能夠非常有效地避免泵頭內部的聚氣與氣蝕現象。通過科學平滑地改良流體在進出泵頭時的力學流動軌跡，能顯著減少液體因受到傳統泵頭內部過大的剪切力而導致輸送排量和整體效率降低的幾率，從而確保了即使在全流量工況長期運行時，泵體依然能保持出色的排量線性度與泵頭高效率。

Q3：DP隔膜電磁泵在自動控制模式下的“信號存儲消耗功能”基于何種技術原理？

答：在高度數字化的加藥自控聯動中，如果外部流量計或主控儀表發出的脈沖頻率極快，超出了加藥泵自身所能承受的最高工作頻率（SPM）時，常規電磁泵會因?yàn)榉磻?yīng)不及而丟失大量信號，導致系統少加藥。新道茨的 DP 系列脈沖泵內置了智能數字處理芯片，在倍頻自動模式下，當外部輸入的脈沖數遠小于泵的最大工作頻率時泵按比例工作；一旦接受的脈沖信號間隔小于對應泵輸出的極限時間，后接受到的多余信號就會自動被安全存儲在芯片中；此時即使外部?jī)x表停止發送脈沖，泵依然會保持高質量的高頻往復運轉，直到將存下的脈沖信號全部完全消耗完畢才會停止，百分之百確保了化學藥劑投加總量的絕對精準。

Q4：機械傳動泵配置的“電動沖程調節裝置”，其正比例和反比例投加是如何工作的？

答：這主要依托該數字化傳動裝置在電流模擬信號（4-20mA）控制模式下的智能算法聯動。在自動化工藝流程中，如果系統設置為正比例投加模式，隨著輸入的外部 4-20mA 電流信號增大，多功能控制單元就會自動驅動定位螺桿，將計量泵的手動沖程長度等比例變長，從而精準增加排量；而反比例投加則常用于酸堿中和或環保水質控制系統：當接收到的模擬控制電流信號越小時，該升級裝置反而會將計量泵的沖程調節拉長得更大，以高負荷變頻加速投加中和藥劑，達成高度平穩的閉環自動化管理。

Q5：買一套成套的 TANK 集成式加藥系統，在安全性與后期清洗方面有何人性化構造？

答：TANK 成套裝置是新道茨的一體化閉環控制加藥集成產品，人性化安全性細節考慮得非常周到。首先，機身在泵體和接線部件外層默認配備了全透明防護罩，在不影響技術人員復核頻率視線的同時，能徹底防止因現場人員不當操作或管路高壓微漏帶來的化學腐蝕傷害；其次，系統特意預留了多功能閥門及排放構造，日常清洗或維護管路與加藥桶時，技術工程師只需擰開外絲堵頭即可快速實現重力排污，操作極其簡約便利，能最大程度保障生產車間的潔凈度與運行安全質量。
